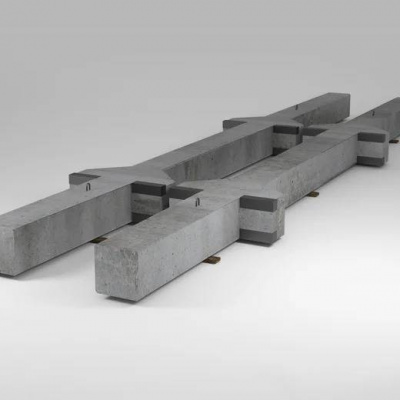

Колонна 10К 120-15 разработана по серии 1.424-1-5, которая применяется для каркасов одноэтажных производственных зданий с мостовыми кранами. Такие конструкции воспринимают нагрузки от покрытия, стенового ограждения и подкрановых балок, передавая их на фундаменты. Типоразмер востребован при строительстве цехов металлообработки, машиностроительных заводов, складских комплексов с крановым оборудованием грузоподъемностью до 20 тонн.
Расшифровка марки 10К 120-15
В обозначении заложены геометрические и конструктивные параметры. Число 10К указывает на тип колонны с двумя консолями (верхняя и нижняя) для опирания подкрановых балок и ригелей покрытия. Цифра 120 означает длину в дециметрах, что соответствует 12000 мм — стандартная высота здания от уровня пола до низа стропильной конструкции. Число 15 обозначает порядковый номер типоразмера по альбому рабочих чертежей, определяющий сечение, армирование и несущую способность.
Конструктивные особенности
Изделие выполнено из тяжелого бетона класса B30 (M400) по прочности на сжатие. Такой бетон обеспечивает сопротивление знакопеременным нагрузкам от мостовых кранов и ветровым воздействиям. Армирование осуществляется предварительно напряженной арматурой класса Ат-IV (A800) в нижней части колонны и ненапрягаемой арматурой из стали А400С в консолях и оголовке. Применение напрягаемых стержней позволяет уменьшить сечение и снизить расход бетона при сохранении высокой трещиностойкости.
Геометрические параметры:
сечение надкрановой части – 400х400 мм или 400х600 мм в зависимости от нагрузки;
сечение подкрановой части – 400х800 мм;
длина – 12000 мм;
масса – от 8 до 12 тонн в зависимости от насыщения арматурой;
класс бетона по морозостойкости – F150 (для неотапливаемых зданий возможно повышение до F200).
Консоли колонны имеют закладные детали из листовой стали Ст3сп толщиной 10–12 мм с анкерными стержнями. Они предназначены для жесткого сопряжения с подкрановыми балками и ригелями покрытия через сварные швы. В верхней части предусмотрены монтажные петли для строповки и выверки.
Область применения
Колонны 10К 120-15 устанавливаются в зданиях с пролетами 18, 24 и 30 метров, оборудованных мостовыми кранами общего назначения. Основные объекты:
цеха тяжелого машиностроения и металлургии;
сборочные производства с крановым оборудованием;
логистические центры с высокими стеллажами;
ангары и ремонтные мастерские.
Применение сборных колонн позволяет унифицировать конструктивные решения и сократить сроки возведения. Шаг колонн в продольном направлении обычно составляет 6 или 12 метров, что согласуется с типовыми размерами подкрановых балок и плит покрытия.
Преимущества заводского изготовления
Производство по серии 1.424-1-5 на заводе ЖБИ гарантирует стабильность прочностных характеристик. Каждая колонна проходит контроль геометрии, прочности бетона в возрасте распалубки (не менее 70% от проектной) и испытания арматурных каркасов. Напрягаемая арматура натягивается на упоры стенда с контролем усилия по динамометру, что исключает недонапряжение. Для подрядчика это означает предсказуемое качество и отсутствие необходимости в дополнительном контроле на площадке.
Сравнение с монолитным вариантом показывает сокращение сроков монтажа каркаса в 3–4 раза. Установка колонн ведется сразу после доставки, без выдерживания бетона до набора прочности. Зимой отпадает необходимость в прогреве бетона, что снижает затраты на строительство.
Монтаж и стыковка с фундаментом
Установка колонн производится в стаканы фундаментов, залитые бетоном класса B25 после выверки. Для временного крепления используются металлические клинья и струбцины. Допустимые отклонения: смещение осей – не более 5 мм, отклонение от вертикали – не более 10 мм на всю высоту. После затвердевания бетона замоноличивания стаканов сварные швы закладных деталей с подкрановыми балками и ригелями выполняются электродами УОНИ 13/55.
При строповке используются траверсы с балансирными балками, исключающие изгибающие моменты в момент подъема. Монтажные петли выдерживают нагрузку не менее 2,5 тонн каждая. Для крупных партий применяются специальные захваты, позволяющие ускорить процесс.
Хранение и транспортировка
Складирование колонн осуществляется на выровненной площадке в штабеля высотой не более двух ярусов. Подкладки под нижний ряд – деревянные брусья сечением не менее 100х100 мм, расположенные в зоне монтажных петель. Транспортировка выполняется на низкорамных тралах или колонновозах с надежной фиксацией и амортизацией. При перевозке необходимо исключить контакт изделий между собой, чтобы избежать сколов бетона.
Документация и сертификация
Каждая колонна 10К 120-15 имеет маркировку несмываемой краской с указанием даты изготовления, номера партии и штампа ОТК. Паспорт качества включает:
фактическую прочность бетона в проектном возрасте;
класс арматуры и тип напрягаемых элементов;
результаты испытаний контрольных образцов на морозостойкость и водонепроницаемость;
геометрические параметры и отклонения, предусмотренные серией 1.424-1-5.
Для объектов, проходящих экспертизу промышленной безопасности, предоставляются сертификаты соответствия на бетон, арматуру и закладные детали. Наличие полного пакета документов упрощает приемку скрытых работ и ввод здания в эксплуатацию.
Особенности выбора типоразмера
При подборе колонны 10К 120-15 необходимо учитывать проектную нагрузку от кранового оборудования. Типоразмер 15 по серии 1.424-1-5 рассчитан на краны грузоподъемностью до 20 тонн при шаге колонн 6 метров. Для более тяжелых режимов работы или увеличенного шага требуется использование колонн с индексом несущей способности 20 или 25. Консультация с проектировщиком позволяет избежать ошибок при заказе.
Для зданий с агрессивными средами (щелочи, кислоты, соли) возможно изготовление колонн с применением сульфатостойкого бетона и антикоррозионной обработкой закладных деталей цинковым покрытием. Такое исполнение увеличивает срок службы конструкций до 50 лет.
